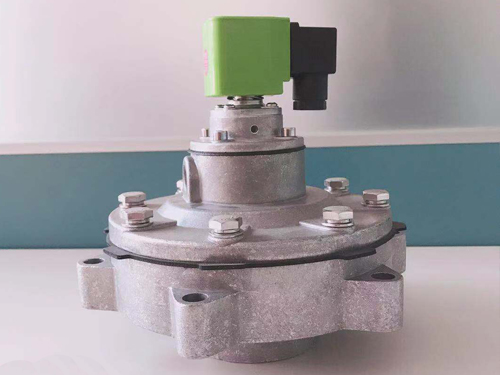

淹沒式脈沖閥采用淹沒于氣包中的安裝方法，故稱淹沒式。它與其他結構形式比較，減少了流道阻力，降低了噴吹氣源壓力，因而能適用于壓力低的場合，且可降低能源消耗和延長膜片壽命。 淹沒式脈沖閥工作原理是膜片把脈沖閥成前、后兩個室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片緊貼閥的輸出口，脈沖閥處于“關閉”狀態。



  當脈沖控制儀的電信號使脈沖閥銜鐵移動，閥后氣室放氣孔打開，后氣室迅速失 壓，膜片移動，壓縮空氣通過閥輸出口噴吹，脈沖閥處于“開啟”狀態。此時瞬間噴出 壓縮空氣氣流。 脈沖控制儀電信號消失，脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高 使膜片緊貼閥出口，脈沖閥又處于“關閉”狀態。
