膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。
脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片組件后移，壓縮空氣通過閥輸出口噴吹，電磁脈沖閥處于“開啟”狀態。
脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于“關閉”狀態。

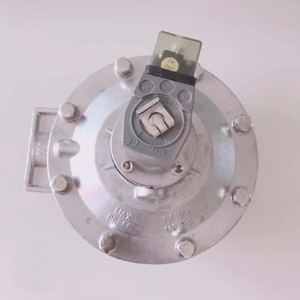

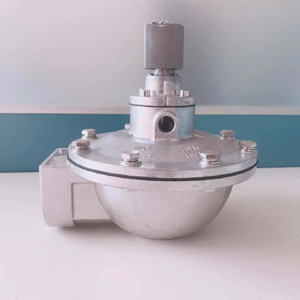

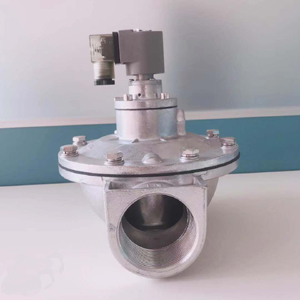

產品名稱	KMF-Z-50S型直角式電磁脈沖閥
工作壓力	0.1~0.8Mpa（推薦0.2~0.6Mpa）
工作介質	清潔空氣
電壓	DC24V	AC110V	AC220V
電流	0.8A	0.46A	0.23A
溫度等級	1	-	3
	-25℃~~80℃	-	-25℃~~230℃
	-13°F~~176°F	-	-13°F~~446°F
空氣相對濕度	≤85%
防護等級	IP65
膜片壽命	噴吹100萬次或三年

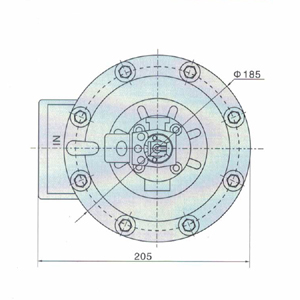

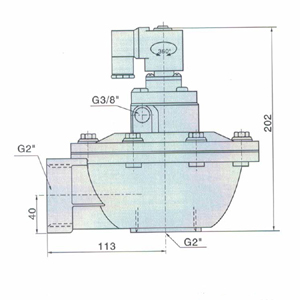

四、 安裝結構尺寸
