布袋除塵器有較好的除塵效果,它在糧食加工廠和飼料廠被廣泛地采用。但是由于灰塵易堵塞布袋的網孔,所以人們對布袋除塵器進行了很多改進,增加清灰設備,發展成了機械振動式布袋除塵器,機械刮落式布袋除塵器,脈沖布袋除塵器和反吹風式布袋除塵器。

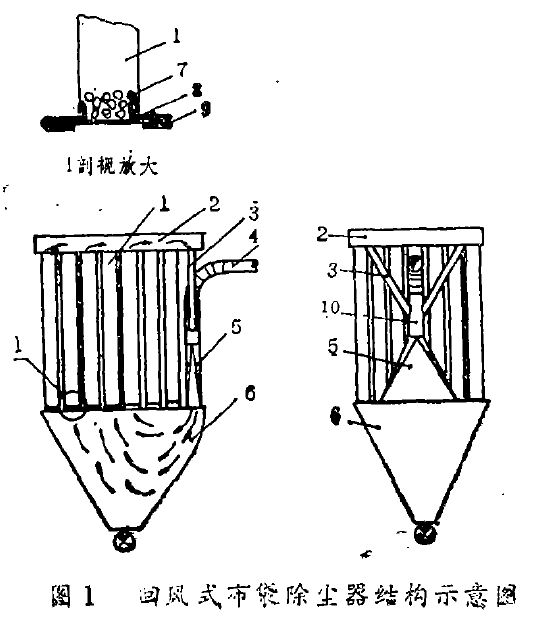

    圖1是一個改進了的壓入式布袋除塵器，它由布筒1，上箱體2,回風登:3，進風管4，擴散管5，下箱體6，泡沫塑料塊了，鋼絲篩網8，壓篩條9，四通管10及出灰裝置組成，與一般壓入式布袋除塵器所不同的是:

    一、進風口安裝在下箱體上，州一下箱體的一部分做成圓弧形狀;在布筒里面放有泡沫塑料塊，為了使泡沫塑料不進入上，下箱體，在上，下箱體與布筒聯接處安裝一鋼絲篩網（見圖1）.
    二，在上箱沐上接有一回風管到擴散管上面的四通管上。
    經過改進后的壓入式回風布袋除塵器的作過程是:
    從風機過來的合塵空氣經迸風管，四通管，擴散管進入下箱體內，因下箱體的一部分做成圈弧形，所以合塵空氣中的部分灰塵受}'',力和離力心的影響，沉降在下箱體內，再由關風器排出:沒有沉降
圖1 回風式布袋除塵器結構示意圖

 的灰塵隨同空氣穿過鋼絲篩網，吹起泡沫塑料而進入布簡，然后大部分空氣穿過布筒進入大氣，而有一少部分空氣經上箱體和回風管回到擴散管而度新進入下箱體.
    在空氣從下箱體流向布袋的時候，吹起了布筒內的泡沫塑料，泡沫塑料不停地與布袋碰掩，把粘在布袋上的灰塵撞下來，撞下來的灰塵，有一部分又經上箱體和回風管進人下箱體內，重新受到凈化.
    這種改進后的壓入式回風布袋除塵器不需人工，也不需其他裝置清理布袋;在除塵效果和處理風鼠上相當于振打式和刮落式布袋除塵器，而這種除塵器的突出優點是:結構簡單，投資省，易維護。因此是中小型糧食加二互廠和飼料f_喜歡俠用的除生設備.
